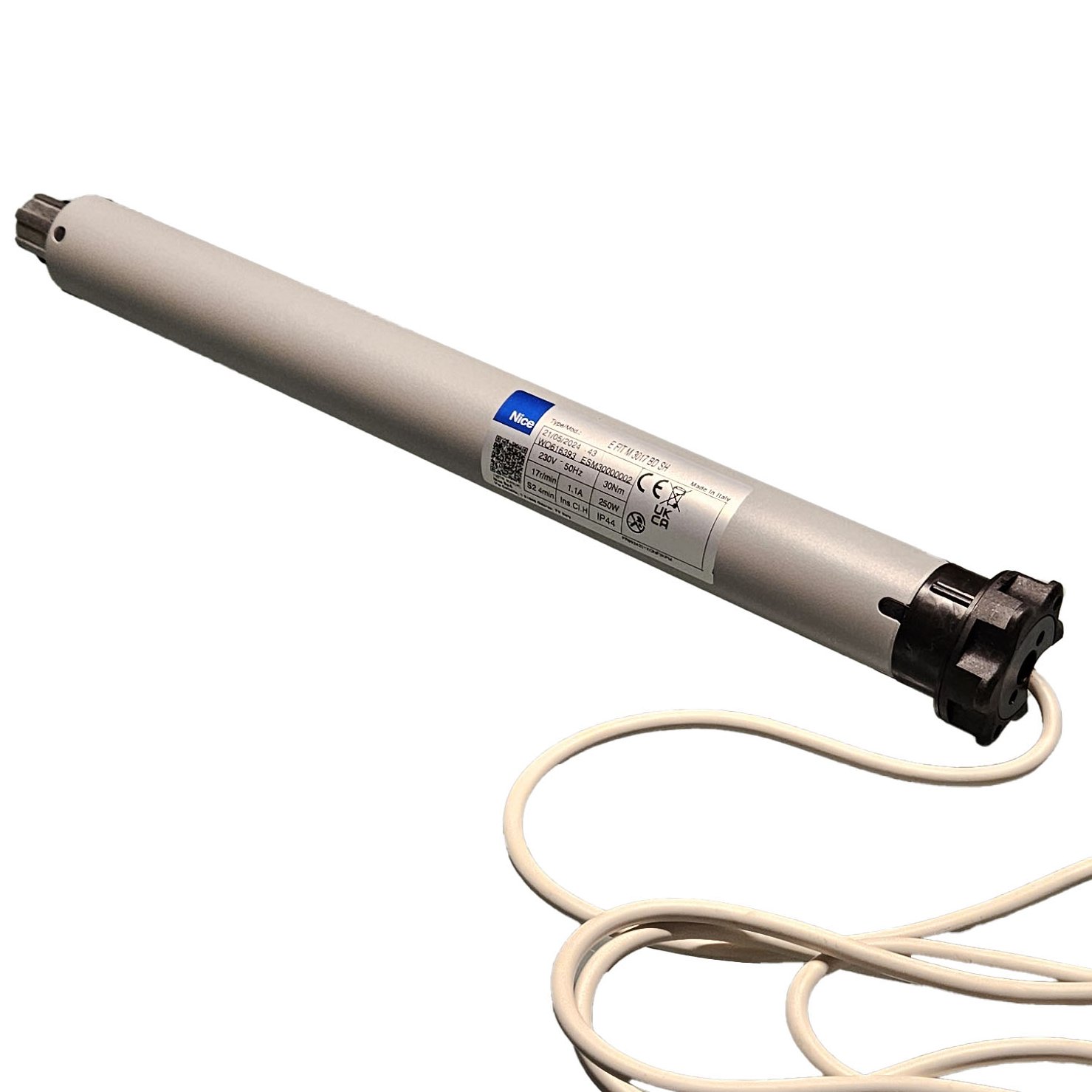

Unser leistungsfähiger Antrieb für aussen liegende Sicht- und Sonnenschutzsysteme wie Sonnenstoren, Senkrechtstoren oder Rollläden. Er kann auch als Ersatz für bestehende Somfy- oder Elero-Antriebe verwendet werden, dann braucht es aber auch neue Handsender.
Das bidirektionale Nice-Funkprotokoll ermöglicht die Bestätigung des Empfangs des Schaltbefehls durch den Antrieb sowie die Prüfung der Position des Sicht- oder Sonnenschutzes. Selbstverständlich lässt sich der Motor in unser Yubii-System einbinden und damit von überall her steuern.
Der Motor unterstützt auch die Mesh-Funktion des NiceNetzes und ist in der Lage, den Funkbefehl zu lenken, wodurch die Funkreichweite des Systems erweitert wird.
Die Endlagen lassen sich bequem mit dem Sender manuell oder halbautomatisch einstellen.
Dank der Rückmeldung über die Rollladenbewegung ist die Programmierung einfach und benutzerfreundlich.
Die Ebenen-Programmierung ist schnell und sicher. Dank dieser Funktion umfasst die Einstellung mehrere Optionen. Bei falscher Auswahl startet die Programmierung wieder bei der vorherigen Ebene, ohne dass die bisher vorgenommenen Einstellungen neu programmiert werden müssen.
Die Speichersperre verhindert versehentliche Speicherungen von Einstellungen.
Der Anschluss an die Wettersensoren erfolgt per Funk mit intuitiver Programmierung.
Dank der integrierten elektronischen Platine können mehrere Motoren ohne zusätzliche Steuergeräte parallel geschaltet und von einem einzigen Bedienelement gesteuert werden.
Niedriger Verbrauch im Standby-Modus.
(in Klammern der Antrieb E Fit M 5012 mit 50 Nm)
| ELEKTRISCHE DATEN | |
| Anschlussspannung (Vac/Hz) | 230/50 |
| Stromaufnahme (A) | 1,10 |
| Leistung (W) | 250 |
| Leistungsaufnahme im Standby-Modus (W) | <0,5 |
| Netzkabel | 3adrig, 2.5 m |
| LEISTUNGSMERKMALE | |
| Drehmoment (Nm) | 30 (50) |
| Drehzahl (U/Min) | 17 (12) |
| Angehobenes Gewicht mit 8kant-Welle 60 mm (kg) | 56 (95) |
| Umdrehungen vor Stopp | 92 |
| Betriebszeit (min) | 4 |
| Schutzart | IP44 |
| ABMESSUNGEN | |

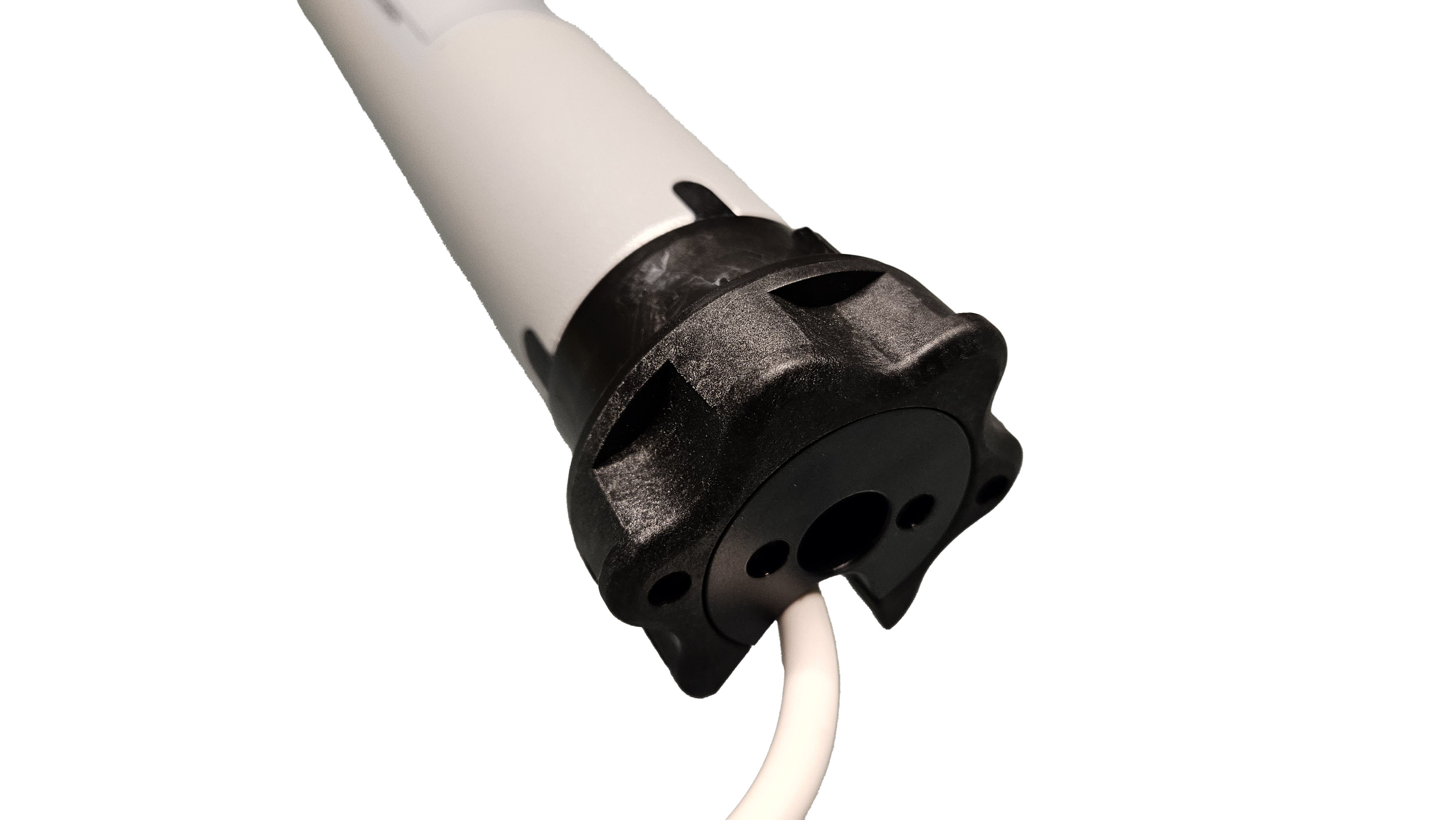

| Kopfausführung | Sternkopf (SH) |
| Länge (L) (mm) | 451 (486) |
| Motorgewicht (kg) | 2,45 (2.65) |
| Abmessungen der Verpackung (mm) | 90x90x500 |
| Ø Wickelwelle (mm) | 50 | 63/70 | 78 | 85 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ausfahrlänge der Arme (m) | 1,5 | 2 | 2,5 | 3 | 4 | 1,5 | 2 | 2,5 | 3 | 4 | 1,5 | 2 | 2,5 | 3 | 4 | 1,5 | 2 | 2,5 | 3 | 4 | |
| Arme | 2 | 30 | 30 | 30 | 30 | 50 | 30 | 30 | 30 | 50 | 50 | 30 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| 4 | 30 | 30 | 30 | 50 | 50 | 30 | 30 | 50 | 50 | 50 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 6 | 30 | 30 | 50 | 50 | 50 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | - | - | |
| 8 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | - | - | - | - | - | - | |
